產品名稱：HJ9703型

產品概述：

HJ9703輸入/輸出模塊（以下簡稱HJ9703）。主要用于控制各種一次動作的消防聯動設備的啟停操作，如：排煙閥、送風閥、電梯迫降、切非消防電源等；還可對設備狀態進行監測，將設備狀態上傳至控制器。
用插拔式結構設計，安裝簡單方便；外表美觀、大方。
自身無需接24V。
無極性二總線制負載。
采用電子編碼（地址范圍0－63號），可與其它類型負載混合編址，可現場改寫，安裝、調試簡便可靠。

結構特征與工作原理：

工作原理

HJ9703內置高性能MCU，通過高精度A/D實時監測輸出線路和反饋輸入線路。HJ9703接收到火災報警控制器的啟動命令后，繼電器吸合輸出，點亮動作指示燈。HJ9703接收到設備傳來的反饋信號后，將該信息傳到火災報警控制器，并點亮反饋指示燈。

技術特性：

1. 工作電壓：15－26V (DC)
2. 工作電流：監控電流≤0.45mA         啟動電流≤1.3mA
3. 輸出容量：DC30V/2A
4. 動作、反饋指示燈：紅色
5. 編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在0～63之間任意設定
6. 使用環境：溫度：-40℃～+50℃    相對濕度≤95%，不凝露

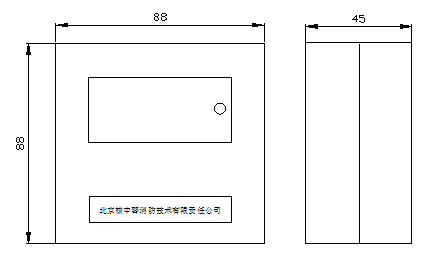

7. 外形尺寸：45mm×88mm×88mm（含底座）
8. 執行標準：GB 16806-2006

安裝與布線：

安裝前應首先檢查外殼是否完好無損，標識是否齊全。

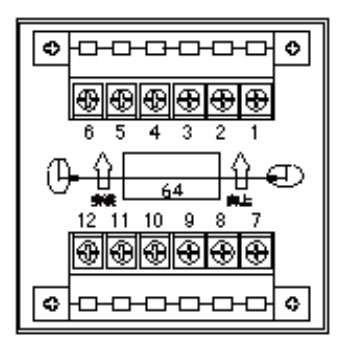

安裝時從底殼的進線孔中穿入電纜并接在相應端子上，再插好HJ9703即可，安裝好HJ9703，HJ9703底殼安裝示意圖如圖2所示。

L1、L2：信號線，接回路總線，無極性。
H1、H2：接無源常開輸出端子。
I+、I-：接聯動電源DC24V，注意極性。
O+、O-：接現場設備
注：輸入和輸出線路均須配接2.4K終端電阻。
布線要求：信號總線L1，L2 須使用RVS 雙絞線，且截面積應≧1.0mm2 。

注意事項：

1、HJ9703終端電阻需接在現場設備端。
2、HJ9703的H1、H2接線端子必須接現場設備的無源常開結點。
3、HJ9703的O+、O-接線端子接現場設備，不可接入有源設備。
4、當所接設備所需電流超過DC24V/2A時，O+、O-不可直接接現場設備，需配接終端盒，通過再接現場設備。
