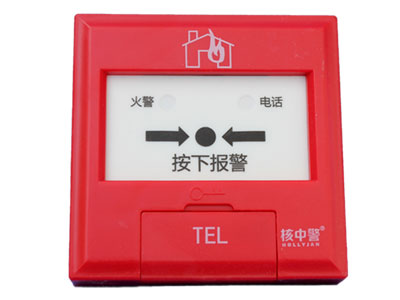

產品名稱：J-SAP-M-HJ310型

性能特點：

J-SAP-M-HJ310型手動火災報警按鈕（以下簡稱報警按鈕）為戶內型報警按鈕。安裝在公共場合，當人工確認火災發生后按下報警按鈕上的有機玻璃片，點亮火警確認燈，并向控制器返回火災報警信息，控制器接收到報警信號后，顯示出報警按鈕的編號或位置并發出報警音響，進入報警狀態。

* 用拔插式結構設計，安裝簡單方便。
* 無極性二總線制負載，采用電子編碼（地址范圍0－255號）。
* 報警按鈕上的有機玻璃片在按下后可用專用工具復位，以重復使用。
* 設有電話插孔，可利用電話手柄與控制中心通訊。

結構特征與工作原理：

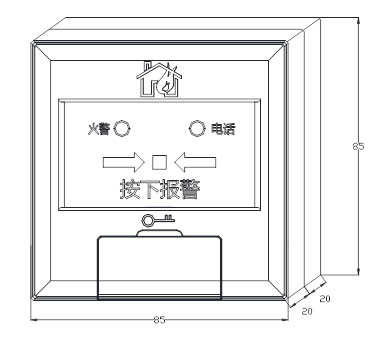

* 報警按鈕的外形示意圖

* 工作原理

本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。當單片機檢測到按鈕按下后，點亮火警確認燈，并向控制器傳送火警信息。

技術特性：

* 工作電壓：20－28V (DC)
* 工作電流：監控電流≤0.45mA         報警電流≤0.8mA
* 使用環境：溫    度：-10℃～+50℃    相對濕度≤95%，不凝露
* 外形尺寸：85mm×85mm×40mm
* 重量：105g(含底殼)
* 執行標準：GB 19880-2005

安裝與布線：

*安裝方法：

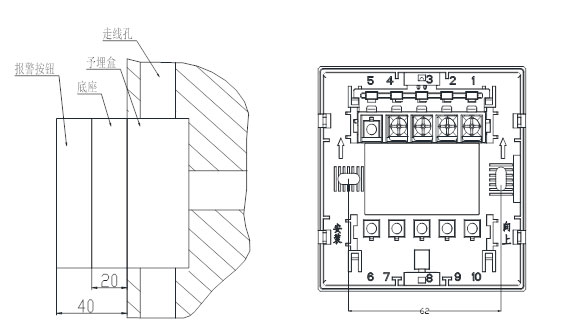

報警按鈕安裝示意圖

報警按鈕的底座示意圖 端子說明：
3、4：無極性信號二總線接線端子。
1、2：電話插孔接線端子。
待底座安裝牢固后，將報警按鈕按其底座示意方向，將其垂直插入底座內，并插到位即可。
* 布線要求：L+、L-可選用截面積不小于1.0mm2的RVS雙絞線。
