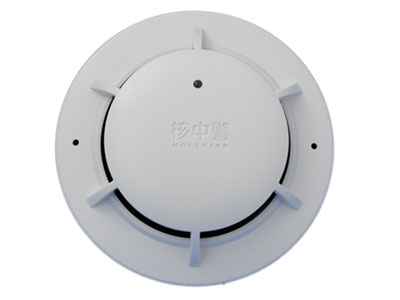

產品名稱：JTY-GD-HJ120型

性能特點：

JTY-GD-HJ120點型光電感煙火災探測器(以下簡稱探測器)采用紅外散射原理設計的點型火災探測器。該探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等一般工業與民用建筑場所。

* 采用無極性二總線制與控制器通訊。

* 電子編碼，編碼范圍0-255。

* 內置高性能單片機實時采樣處理數據，采用多種算法，有效避免誤報現象。

結構特征與工作原理：

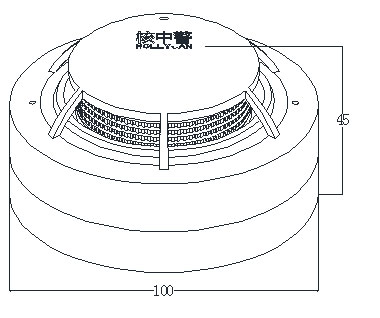

* 探測器外形。

* 工作原理

探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于煙塵對紅外光的散射作用，使接收光信號增強，當煙塵達到一定濃度時，點亮火警確認燈，向控制發出報警信號。

技術特性：

* 工作電壓：20－28V (DC)
* 工作電流： 監視電流≤0.5mA      報警電流≤0.9mA
* 編碼方式：電子編碼（編碼范圍為0～255）
* 使用環境：溫度：-10℃～+50℃     相對濕度≤95% (不凝露)
* 外形尺寸： ∮100mm  高：45mm（含底座）
* 重量： 110g(含底殼)
* 執行標準：GB 4715-2005

安裝與布線：

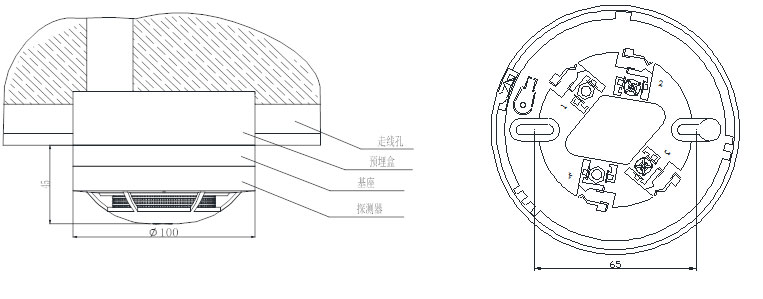

* 安裝方法： 探測器安裝


底座上標示2和3位置設置有接線端子。布線管內的探測器總線分別接在2、3兩個接線端子上（不分極性）。待底座安裝牢固后，將探測器底部對正底座順時針旋轉到位，即可將探測器安裝在底座上。

* 布線方式：探測器二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設。
